Защита двигателя: Как выбрать и установить тепловой экран моторного отсека

Введение: Критическая роль теплозащиты в современных двигателях

В современном мире автомобилестроения и промышленного машиностроения эффективность и долговечность двигателя зависят не только от качества его внутренних компонентов, но и от способности системы управлять тепловыми потоками. Двигатель внутреннего сгорания, электромотор или гибридная установка в процессе работы генерируют колоссальное количество тепловой энергии. Если это тепло не контролировать и не перераспределять должным образом, оно может привести к катастрофическим последствиям: от деградации моторного масла и перегрева электронных блоков управления до плавления пластиковых элементов и возгорания.

Одним из ключевых, но часто недооцененных элементов системы терморегуляции является тепловой экран моторного отсека. Это устройство, которое на первый взгляд может показаться простым листом металла или фольги, на деле представляет собой высокотехнологичный барьер, защищающий критически важные узлы автомобиля от экстремальных температур. В данной статье мы подробно разберем физику работы тепловых экранов, их конструктивные особенности, материалы изготовления, а также предоставим исчерпывающее руководство по выбору и установке этих элементов для различных типов транспортных средств.

Понимание принципов работы теплозащиты необходимо как профессиональным механикам, так и автовладельцам, стремящимся продлить жизнь своему автомобилю. Мы рассмотрим, как правильно интегрировать тепловой экран моторного отсека в общую систему охлаждения и защиты, избегая распространенных ошибок, которые могут свести на нет все усилия по модернизации или ремонту.

Физика тепла в подкапотном пространстве: Почему защита необходима

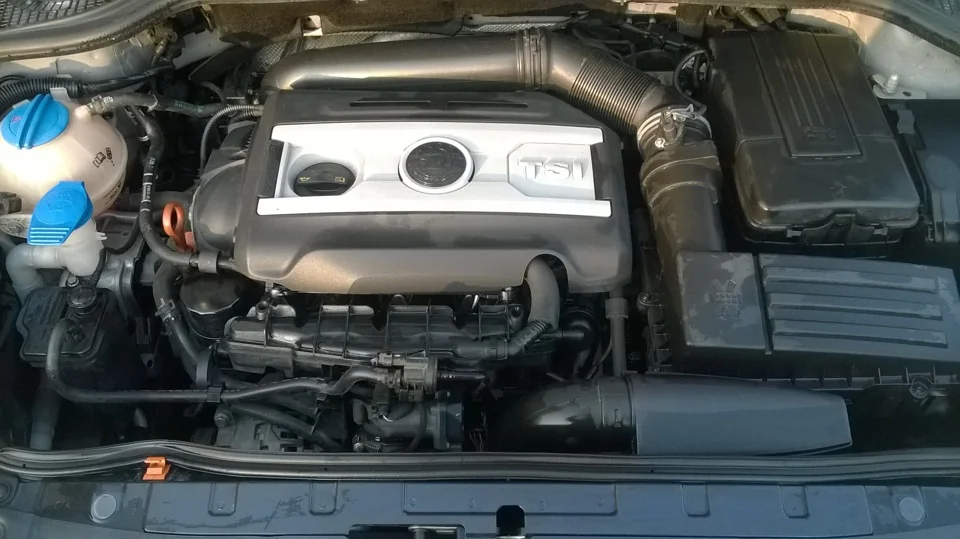

Чтобы понять важность установки теплового экрана, необходимо сначала разобраться в термодинамических процессах, происходящих под капотом современного автомобиля. Двигатель работает в диапазоне температур от 80°C до 110°C (для охлаждающей жидкости), однако температура выхлопных газов может достигать 900°C и даже выше в турбированных системах. Тепло передается тремя основными способами: теплопроводностью, конвекцией и излучением.

Тепловое излучение является наиболее коварным врагом в моторном отсеке. Горячий выпускной коллектор, турбокомпрессор и катализатор действуют как мощные инфракрасные излучатели, нагревая все окружающие предметы без прямого контакта. Пластиковые впускные коллекторы, резиновые шланги, электропроводка и блоки предохранителей, расположенные в непосредственной близости от горячих узлов, подвергаются постоянному термическому стрессу. Со временем пластик становится хрупким, резина трескается, а изоляция проводов плавится, что создает риск короткого замыкания и пожара.

Конвекция также играет важную роль. Горячий воздух, поднимающийся от двигателя, циркулирует в замкнутом пространстве моторного отсека, создавая зоны застоя высокой температуры. Это особенно актуально в современных компактных автомобилях, где плотность компоновки узлов крайне высока. Без надлежащей изоляции этот горячий воздух всасывается системой впуска, снижая плотность заряда воздуха и, как следствие, мощность двигателя (эффект “heat soak”).

Здесь на сцену выходит тепловой экран моторного отсека. Его основная задача — разорвать цепь передачи тепла. Отражая лучистую энергию обратно к источнику и создавая барьер для конвективных потоков, экран позволяет поддерживать температуру чувствительных компонентов в безопасных пределах. Кроме того, он помогает снизить общую температуру в подкапотном пространстве, улучшая эффективность работы основного радиатора и интеркулера.

Важно отметить, что защита нужна не только компонентам автомобиля, но и самому двигателю в определенных условиях. Например, в гоночных автомобилях или машинах, эксплуатируемых в жарком климате, тепловые экраны помогают предотвратить перегрев масла в картере и топливной рампе, что критически важно для стабильности работы мотора.

Конструкция и материалы: Из чего делают современные тепловые экраны

Эффективность теплового экрана напрямую зависит от материалов, из которых он изготовлен, и его конструктивного исполнения. Современные инженеры используют комбинации различных материалов для достижения максимального коэффициента отражения и минимальной теплопроводности.

Многослойная структура

Большинство высококачественных тепловых экранов имеют многослойную структуру. Типичный “сэндвич” состоит из:

• Отражающего слоя: Обычно это полированная алюминиевая фольга или специальная металлизированная пленка. Этот слой обращен к источнику тепла и отвечает за отражение до 95-97% лучистой энергии. Чем чище и глаже поверхность, тем выше ее отражающая способность.
• Изоляционного сердечника: Располагается между отражающими слоями. В качестве сердечника используются материалы с низкой теплопроводностью, такие как стекловолокно, керамическое волокно, вспененные полимеры или специальные аэрогели. Этот слой предотвращает передачу тепла методом теплопроводности через сам экран.
• Защитного внешнего слоя: Часто выполняется из перфорированной нержавеющей стали или алюминия. Он защищает мягкий изоляционный сердечник от механических повреждений, вибраций, попадания масел и технических жидкостей, а также обеспечивает структурную жесткость конструкции.

Основные материалы

Алюминий: Самый распространенный материал для отражающих слоев. Он легкий, дешевый и обладает отличной отражающей способностью в инфракрасном спектре. Однако чистый алюминий имеет низкую температуру плавления, поэтому в зонах с экстремальным нагревом (например, непосредственно над турбиной) его используют только в составе композитов.

Нержавеющая сталь: Используется для создания жестких экранов и защитных кожухов. Она выдерживает высокие температуры и устойчива к коррозии. Перфорированная нержавейка часто применяется как внешний слой, позволяя некоторому количеству воздуха проходить через экран для охлаждения, при этом блокируя прямое излучение.

Титан: Премиальный материал, используемый в автоспорте и гиперкарах. Титан сочетает в себе высокую прочность, малый вес и исключительную термостойкость. Титановые тепловые экраны способны выдерживать прямой контакт с раскаленными деталями выхлопной системы без деформации.

Керамические покрытия: Альтернативой металлическим экранам является нанесение керамических термоизоляционных покрытий непосредственно на горячие детали (коллекторы, трубы). Хотя это не является экраном в классическом понимании, эффект схож: тепло удерживается внутри выхлопной системы, ускоряя прогрев катализатора и снижая температуру в подкапотном пространстве. Часто керамическое покрытие комбинируют с установкой внешнего теплового экрана моторного отсека для двойной защиты.

Композитные материалы на основе углерода: В самых передовых разработках используются углеродные волокна со специальными связующими. Они обладают уникальными свойствами теплоизоляции при минимальном весе, но их стоимость остается очень высокой для массового применения.

Типы тепловых экранов и области их применения

В зависимости от назначения и места установки, тепловые экраны можно классифицировать на несколько основных типов. Правильный выбор типа экрана зависит от конкретной задачи, которую нужно решить.

Экраны выхлопной системы

Это самый распространенный тип. Они устанавливаются вокруг выпускного коллектора, турбокомпрессора, приемной трубы и глушителя. Их главная цель — защитить кузов автомобиля (особенно тоннель трансмиссии и пол салона) от прогорания и нагрева, а также предотвратить воспламенение сухой травы или мусора, попавшего под автомобиль. В спортивных автомобилях такие экраны также направляют поток горячих газов вниз, минуя воздухозаборники.

Экраны впускной системы и интеркулера

Для двигателей с турбонаддувом критически важно подавать в цилиндры холодный и плотный воздух. Тепловой экран моторного отсека, установленный между впускным патрубком/интеркулером и горячими элементами двигателя, предотвращает нагрев входящего воздуха. Даже снижение температуры впуска на 10-15 градусов может дать ощутимый прирост мощности и снизить риск детонации.

Защита электронных блоков и проводки

Современные автомобили насыщены электроникой. Блоки управления двигателем (ECU), блоки предохранителей, датчики и жгуты проводов часто располагаются вблизи горячих зон. Специальные гибкие тепловые экраны в виде чехлов или накладок используются для локальной защиты этих чувствительных элементов. Они предотвращают оплавление изоляции и сбои в работе электроники из-за перегрева.

Тепловые экраны стартера и генератора

Стартеры и генераторы, расположенные рядом с выхлопным коллектором, подвержены сильному нагреву. Перегрев стартера может привести к затрудненному пуску горячего двигателя (“heat soak starting problem”), а перегрев генератора — к снижению его ресурса и выходу из строя диодного моста. Установка небольшого точечного экрана может значительно продлить жизнь этим агрегатам.

Универсальные гибкие экраны

Для тюнинга и ремонта часто используются универсальные гибкие экраны, которые можно вырезать по месту и обжать вокруг труб сложной формы. Они состоят из стекловолоконной основы с алюминиевым покрытием и оплеткой из нержавеющей стали. Это идеальный вариант для нестандартных проектов, где готовые штатные экраны не подходят.

Руководство по выбору теплового экрана

Выбор правильного теплового экрана моторного отсека — это не просто покупка первого попавшегося изделия в магазине. Это инженерная задача, требующая учета множества факторов. Ниже приведен пошаговый алгоритм выбора.

Шаг 1: Определение источника тепла и его характеристик

Первым делом необходимо идентифицировать главный источник тепла, от которого требуется защита. Это может быть турбина, коллектор или просто общая высокая температура в отсеке. Оцените максимальную температуру источника. Для обычных гражданских автомобилей температура выпуска редко превышает 800-900°C, тогда как в гоночных болидах она может достигать 1200°C. От этого параметра зависит выбор материала экрана. Алюминиевые экраны подходят для температур до 400-500°C (если они не контактируют напрямую с источником), в то время как для более высоких температур необходимы экраны из нержавеющей стали или титана с керамическим наполнителем.

Шаг 2: Анализ защищаемого объекта

Что именно мы защищаем? Если это пластиковый впускной коллектор, критическая температура может составлять всего 120-140°C. Если это топливная магистраль — требования еще строже. Если же цель — просто снизить температуру в отсеке для общего улучшения условий, требования менее жесткие. Понимание предельной температуры защищаемого элемента поможет определить необходимую степень изоляции.

Шаг 3: Выбор типа конструкции

Решите, какой тип экрана подойдет лучше всего:

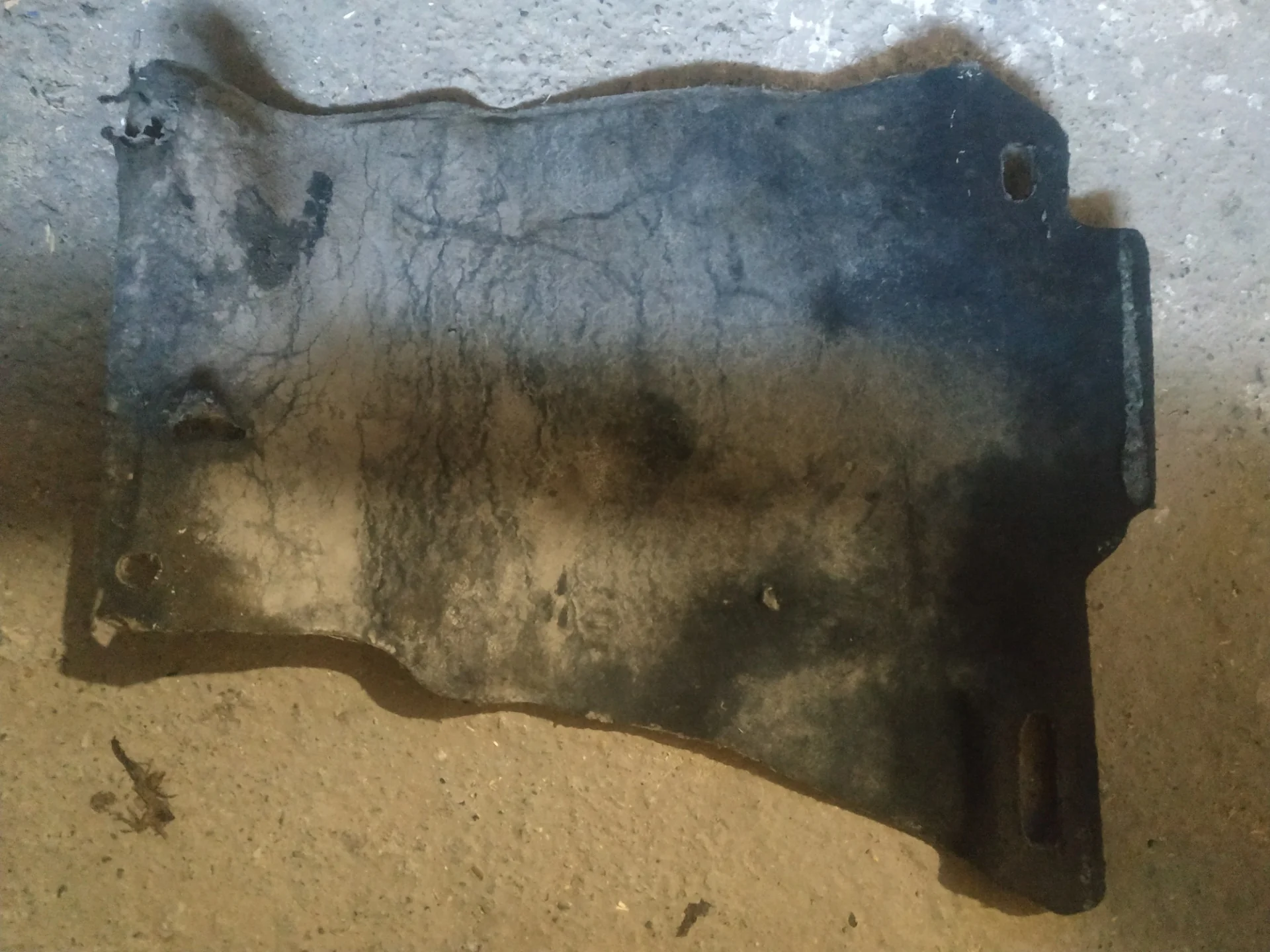

• Жесткий штампованный экран: Идеален для штатной замены или установки в местах с ограниченным пространством, где важна точность геометрии. Обычно изготавливается из алюминия или стали.
• Гибкий экран-одеяло: Отлично подходит для обертывания турбин и коллекторов сложной формы. Обеспечивает максимальную изоляцию самого источника тепла.
• Гибкий листовой экран: Универсальное решение для создания перегородок между горячими и холодными зонами. Легко режется ножницами по металлу и формуется руками.

Шаг 4: Учет условий эксплуатации

Где будет эксплуатироваться автомобиль? Если это ежедневная езда по городу, важны долгов
